엑셀 vba 미로만들기(6) - Hunt And Kill 알고리즘 구현1

본 강의부터 본격적으로 미로만들기 알고리즘인 Hun And Kill을 구현해 봅시다.



이전 강의까지의 코드입니다.

Sub MakeMaze()
	worksheets("Sheet2").Select
	Dim map_size As Integer
	Dim maze() As Boolean '동적배열 선언

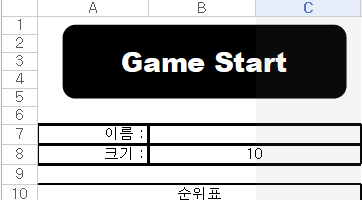

	map_size = worksheets("Sheet1").Cells(8,2).value
	ReDim maze(map_size+2, map_size+2) '배열 크기 선언

	'배열값 초기화
	For i=1 To map_size+2
		For j=1 To map_size+2
			If i = 1 Or j = 1 Or i = map_size+2 Or j = map_size+2 Then
				maze(i,j) = True
			Else
				maze(i,j) = False
			End If
		Next j
	Next i

	'셀을 정사각형으로 만들기
	Range("A1:XFD1048576").ColumnWidth = 1.00
	Range("A1:XFD1048576").RowHeight = 10.00

	'조이스틱을 위한 셀 만들기
	Range(Cells(1,1), Cells(3,3)).ColumnWidth = 0.1
	Range(Cells(1,1), Cells(3,3)).RowHeight = 1.0

	'필요없는 셀은 숨기기
	Rows(map_size+6 & ":" & Rows.Count).EntireRow.Hidden = True
	Range(Cells(4,map_size+6), Cells(map_size+5,Columns.Count)).EntireColumn.Hidden = True

	'미로 테두리 그리기
	Range(Cells(3+1, 3+1), Cells(3+map_size+2, 3+map_size+2)).Interior.ColorIndex = 3
	Range(Cells(3+2, 3+2), Cells(3+map_size+1, 3+map_size+1)).Interior.ColorIndex = 0

	Range(Cells(3+1, 3+1), Cells(3+map_size+2, 3+map_size+2)).Borders.Weight = xlThick
End Sub



Hunt And Kill이 알고리즘은 아래의 링크에 자세히 설명되어 있습니다.

2020/02/26 - [엑셀 vba 게임] - 엑셀 vba 미로만들기(1) - Hunt And Kill 알고리즘 설명

엑셀 vba 미로만들기(1) - Hunt And Kill 알고리즘 설명

먼저 알고리즘의 첫번째인 임의의 칸을 설정해 봅시다



먼저 난수를 생성해 봅시다. 난수 생성 방법도 아래의 링크에서 자세한 설명을 찾아보실 수 있습니다.

2020/02/21 - [엑셀 vba 기초] - 엑셀 vba 랜덤한 수 생성하는 법

엑셀 vba 랜덤한 수 생성하는 법

Sub MakeMaze()
	Randomize '난수 Seed값 초기화
	Dim row, col  As Integer

	''' 이전 강의의 코드(생략) '''

	row = Int(Rnd * map_size) + 2
	col = Int(Rnd * map_size) + 2
	maze(row,col) = True
	Cells(3+row, 3+col).Interior.ColorIndex = 6
End Sub

row와 col의 변수를 새로 생성하고 각 변수에 테두리를 제외한 셀에 해당하는 행과 열을 넣어야 합니다.



난수 생성의 범위 크기는 map_size이고 시작값은 테두리를 제외해야 하므로 1이 아닌 2를 사용해야 합니다.



만약 map_size가 5라면 2~6까지의 난수를, map_size가 10이라면 2~12까지의 난수를 생성해야 하기 때문입니다.



그 후에 랜덤으로 선택된 셀에서 부터 미로를 만들어 갈 것이므로 maze(row,col)의 값을 True로 설정해 줍니다.



또한 어떤 셀이 선택되었는지 알아보기 위해서 선택된 셀의 배경색을 노란색으로 바꿔줍니다



여기서 유의해야 할 점은 셀을 선택할 때에는 테두리 안의 미로를 선택해야 하므로 조이스틱크기인 3을 더한  Cells(3+row, 3+col)과 같이 표현해 줍니다.

row=9, col=5의 셀이 선택된 모습

이젠 노란색 셀을 움직여 봅시다.



Hunt And Kill의 첫번째 로직은 미로가 아닌 칸이 미로를 만들면서 나아갈 수 있을 때까지 나아가는 것입니다.



이를 코드로 구현해 봅시다.



Sub MakeMaze()
	Randomize '난수 Seed값 초기화
	Dim row, col  As Integer

	Dim move As Integer

	''' 이전 강의의 코드(생략) '''

	row = Int(Rnd * map_size) + 2
	col = Int(Rnd * map_size) + 2
	maze(row,col) = True
	Cells(3+row, 3+col).Interior.ColorIndex = 6

	Do Until maze(row-1, col) And maze(row+1, col) And maze(row, col-1) And maze(row, col+1)
		''' 코드 작성 중...'''
	Loop
End Sub

우선 움직일 방향을 정하는 move 변수를 생성해 줍니다.



그리고 Do Until Loop 반복문을 사용합니다.



maze(row-1, col)은 현재 선택된 미로의 위쪽 셀

maze(row+1,col)은 현재 선택된 미로의 아래쪽 셀

maze(row,col-1)은 현재 선택된 미로의 왼쪽 셀

maze(row,col+1)은 현재 선택된 미로의 오른쪽 셀



입니다.



그리고 maze()의 배열값이 True라면 그 칸은 이미 미로가 생성되었다는 뜻입니다.



따라서 Do Until Loop 반복문에 사용된 조건문은 현재 선택된 미로에서 더이상 나아갈 곳이 없다는 걸 의미합니다.



그럼 계속해서 코드를 작성해 봅시다.



코드가 길어지면 보기 어려우니 아래의 예제에서는 Do Until Loop 반복문의 안쪽 코드만 작성하겠습니다.



Do Until maze(row-1, col) And maze(row+1, col) And maze(row, col-1) And maze(row, col+1)
	move = Int(Rnd * 4) + 1
	Select Case move
		Case 1 '위쪽으로 이동할 때
			If maze(row-1, col) = False Then
				Cells(3+row - 1, 3+col).Borders(xlEdgeBottom).LineStyle = xlNone
				row = row - 1
			End If
		Case 2 '오른족으로 이동할 때
			If maze(row, col+1) = False Then
				Cells(3+row, 3+col + 1).Borders(xlEdgeLeft).LineStyle = xlNone
				col = col + 1
			End If
		Case 3 '왼쪽으로 이동할 때
			If maze(row, col-1) = False Then
				cells(3+row, 3+col - 1).Borders(xlEdgeRight).LineStyle = xlNone
				col = col - 1
			End If
		Case 4 '아래쪽으로 이동할 때
			If maze(row+1, col) = False Then
				Cells(3+row + 1, 3+col).Borders(xlEdgeTop).LineStyle = xlNone
				row = row + 1
			End If
	End Select
	maze(row,col) = True
	Cells(3+row, 3+col).interior.ColorIndex = 6
Loop

move 변수에 1부터 4까지 중 난수를 입력해 줍니다. 그 후에 Select Case 문으로 move의 각 값에 맞는 코드를 실행해 줍니다.



move = 1 일 때를 보면,



move = 1 은 위쪽으로 이동을 뜻하므로 If maze(row-1, col) = False 를 통해 위쪽 셀이 미로인지 확인합니다.

maze()의 값이 False라면 미로가 아니라는 뜻이므로 우선 Cells().Borders(xlEdgeBottom).LineStyle = xlNone을 이용해 위쪽 셀의 아래쪽 테두리를 지워줍니다.



그 후에 row 값에서 1을 빼고 Select Case 문을 빠져나옵니다.



Select Case 문 밖에 있는 남은 코드를 실행함으로써 이동한 셀도 미로로 선택이 되고 셀 배경색도 노란색으로 바뀌게 됩니다.



매크로 실행 사진

위의 사진과 같이 미로의 생성 과정을 딜레이를 통해 보고싶다면 시간 지연을 이용하시면 됩니다.



시간 지연에 대한 자세한 설명은 아래 링크에 있습니다.

2020/02/22 - [엑셀 vba 기초] - 엑셀 vba 시간 지연(딜레이) 넣는 법

엑셀 vba 시간 지연(딜레이) 넣는 법

지금까지의 코드를 올리면서 이번 강의를 마치겠습니다.



Private Declare Sub Sleep Lib "kernel32" (ByVal dwMilliseconds As Long) '시간지연 코드

Sub MakeMaze()
	Randomize
	worksheets("Sheet2").Select
	Dim map_size As Integer
	Dim maze() As Boolean '동적배열 선언
	Dim row, col As Integer

	map_size = worksheets("Sheet1").Cells(8,2).value
	ReDim maze(map_size+2, map_size+2) '배열 크기 선언

	'배열값 초기화
	For i=1 To map_size+2
		For j=1 To map_size+2
			If i = 1 Or j = 1 Or i = map_size+2 Or j = map_size+2 Then
				maze(i,j) = True
			Else
				maze(i,j) = False
			End If
		Next j
	Next i

	'셀을 정사각형으로 만들기
	Range("A1:XFD1048576").ColumnWidth = 1.00
	Range("A1:XFD1048576").RowHeight = 10.00

	'조이스틱을 위한 셀 만들기
	Range(Cells(1,1), Cells(3,3)).ColumnWidth = 0.1
	Range(Cells(1,1), Cells(3,3)).RowHeight = 1.0

	'필요없는 셀은 숨기기
	Rows(map_size+6 & ":" & Rows.Count).EntireRow.Hidden = True
	Range(Cells(4,map_size+6), Cells(map_size+5,Columns.Count)).EntireColumn.Hidden = True

	'미로 테두리 그리기
	Range(Cells(3+1, 3+1), Cells(3+map_size+2, 3+map_size+2)).Interior.ColorIndex = 3
	Range(Cells(3+2, 3+2), Cells(3+map_size+1, 3+map_size+1)).Interior.ColorIndex = 0

	Range(Cells(3+1, 3+1), Cells(3+map_size+2, 3+map_size+2)).Borders.Weight = xlThick

	row = Int(Rnd * map_size) + 2
	col = Int(Rnd * map_size) + 2
	maze(row,col) = True
	Cells(3+row, 3+col).Interior.ColorIndex = 6

	Do Until maze(row-1, col) And maze(row+1, col) And maze(row, col-1) And maze(row, col+1)
		move = Int(Rnd * 4) + 1
		Select Case move
			Case 1 '위쪽으로 이동할 때
				If maze(row-1, col) = False Then
					Cells(3+row - 1, 3+col).Borders(xlEdgeBottom).LineStyle = xlNone
					row = row - 1
				End If
			Case 2 '오른족으로 이동할 때
				If maze(row, col+1) = False Then
					Cells(3+row, 3+col + 1).Borders(xlEdgeLeft).LineStyle = xlNone
					col = col + 1
				End If
			Case 3 '왼쪽으로 이동할 때
				If maze(row, col-1) = False Then
					cells(3+row, 3+col - 1).Borders(xlEdgeRight).LineStyle = xlNone
					col = col - 1
				End If
			Case 4 '아래쪽으로 이동할 때
				If maze(row+1, col) = False Then
					Cells(3+row + 1, 3+col).Borders(xlEdgeTop).LineStyle = xlNone
					row = row + 1
				End If
			End Select
		maze(row,col) = True
		Cells(3+row, 3+col).interior.ColorIndex = 6
		Sleep(50) '시간지연 코드
	Loop
End Sub
